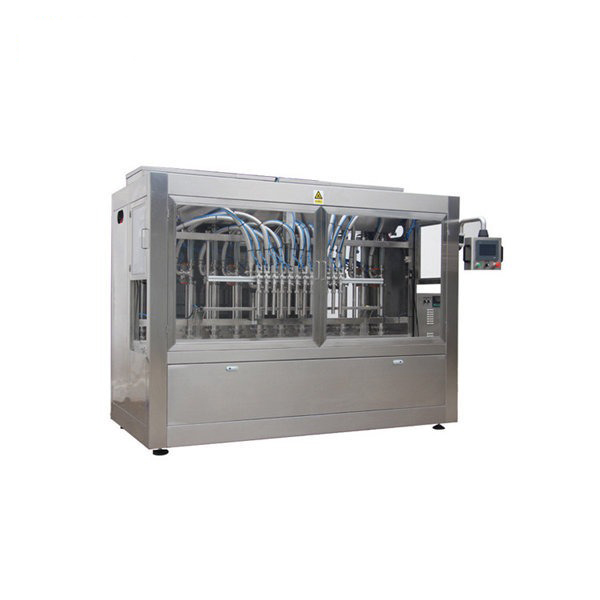

기계 세계적으로 입증 된 공압식 + 서보 PLC 작동 식 피스톤 필러는 최신 기술 – 공압 실린더에 고정 된 제품 실린더 (주사기)를 한 라인에 부착하여 주사기 씰 충전에 더 나은 수명을 제공하며 진동 실린더.

스테인레스 스틸 구조로 제작되었습니다.
제품 실린더 (시린지), 밸브 어셈블리, 스트로크 어셈블리가있는 헤드 또는 노즐.
호환성과 관련하여 고유합니다.
빠른 전환 및 최소 중단 시간.
멀티 헤드 기계의 위생 충전을위한 인클로저로 덮인 기계 (옵션)
국제적으로 브랜드화 또는 수입 된 제품을 모두 구입했습니다.
모든 조정은 도구가 필요없고 조작자가 매우 편리합니다.
고품질 수입 대체 기계.
충전 정확도 ± ½ %

충전 시스템

병 높이 변화에 따라 다이빙 깊이를 조절할 수있는 다이빙 노즐.
기포를 줄이기 위해 별도의 공압 실린더가있는 공압식 개폐식 포지티브 차단 노즐.
발포 제품에 대한 조정 가능한 다이빙 노즐 배출 속도.
제품의 흐름 특성에 따라 충전 속도를 조절할 수 있습니다.
작은 입병을 채우기 전에 병 입을 정확하게 위치시키기 위해 목 위치 측정기가 제공되었습니다.
공압 실린더의 중공 피스톤로드는 작동 중에 피스톤 필러를 열지 않고도 확장 가능한 테플론 피스톤 링의 조임을 용이하게합니다.
배압없이 자유 흐름으로 제품을 채 웁니다.

음량 조절

실린더 간 개별 미세 볼륨 조절 기능을 갖춘 멀티 헤드 기계의 볼륨 조절 기능을 결합했습니다.
반복 보정을 위해 제공된 스트로크 조정 길이 측정 용 스케일.
분배되는 부피는 제품의 양의 변위를 제공하는 스트로크 길이에 따라 다릅니다.
전체 볼륨 조절 어셈블리는 기계 뒷면의 밀폐 된 캐비닛에 보관됩니다.

컨베이어 자동화

컨베이어 수 – 헤드 수에 따라 다름.
다양한 컨테이너 크기를위한 조정 가능한 측면 가이드.
Bonfingloili의 적절한 감속 기어 박스가있는 0.25hp 드라이브. 평생 윤활.
컨베이어 라인에서 병을 감지하기 위해 조정 가능한 광학 / 근접 센서.
공압 실린더 컨트롤이있는 스토퍼는 라인의 미세 조정을 위해 정지 및 인출 속도를 조정합니다.

안전 및 인터록

병 없음-채우기 없음. 병이 각 충전 헤드 아래에있는 경우에만 충전이 시작됩니다.
컨베이어 잼 포스트 충전 – 채우기 없음.
병이 넘어지지 않도록 충전 후 노즐이 완전히 빠질 때까지 병의 움직임을 멈추는 노즐 '홈'센서.
충진 라인의 갑작스러운 정지를위한 비상 정지 버튼.

기학

공압 부품은 자체 윤활 처리되어 있습니다. 윤활이 필요하지 않습니다.
모든 공압 제어 구성품은 별도의 캐비닛에 깔끔하게 수납되어 있습니다.
긴 수명의 세라믹 스풀 작동 공압 전환 솔레노이드 밸브.
캐비닛에서 공압 실린더까지 숨겨진 PU 튜브.
필터 조절기 장치는 기계와 함께 제공됩니다.
'8'피겨 특허 피스톤 씰은 저크없이 매우 낮은 속도로 피스톤을 부드럽게 움직일 수있어 기계의 부드러운 충전을 용이하게합니다.

전기 및 논리 제어

케이블 트레이, 페룰, 구조적 배선을 통해 전문적으로 수행되는 패널 배선.
PLC의 전기 제어 회로 배선을 숨겼습니다.
영숫자 2 라인 디지털 디스플레이.
PLC 입력 – 출력은 24 V DC입니다.
마이크로 프로세서 제어 공압 실린더는 로직을 동기화합니다.
PLC의 생산 카운터 디스플레이 기능.
기계 상태 표시를위한 RYB 표시 등 포스트.
충전 헤드 로직은 드물게 하나 또는 두 개의 헤드가 고장난 경우 개별 헤드를 구동하는 데 적합합니다.
데이터 입력을위한 터치 버튼 PLC 컨트롤.
기계와 함께 제공되는 회로도 및 PLC 래더 다이어그램.

구성 요소

일본 SMC 공압
Omron / Datalogics 센서.
독일 슈나이더 스위치.
Bonfingloili, 이탈리아의 드라이브.
마 그리스, 이탈리아의 컨베이어 판금.
Mitsubishi, ABB, Siemens 또는 Allen Bradley의 PLC.
